配电室电缆沟防火封堵怎么做？规范要求与施工方案
配电室电缆沟防火封堵怎么做？规范要求与施工方案
配电室电缆沟是火灾隐患最集中的区域之一：大量动力电缆集中敷设、电缆发热、一旦短路起火，如果没有有效的防火封堵，火势会沿着电缆沟迅速蔓延，殃及整个配电系统。GB 50217《电力工程电缆设计标准》等规范对电缆沟封堵有明确要求。本文讲清配电室电缆沟防火封堵的做法和材料选择。
---
一、为什么配电室电缆沟必须做防火封堵？
1. **防火分隔**：电缆沟是电缆的"高速公路"，不封堵的话，一处起火全线蔓延，配电室整体瘫痪
2. **规范强制要求**：
- - GB 50217《电力工程电缆设计标准》：电缆沟在穿越防火分区、建筑物隔墙处应设置阻火分隔
- - GB 23864《防火封堵材料》：封堵材料需满足相应耐火等级
- - 消防验收必查项：电缆沟、竖井、穿墙孔洞的封堵情况
3. **防止小动物/灰尘进入**：鼠害咬电缆、灰尘降低绝缘性能
二、配电室电缆沟需要封堵哪些位置？
| 位置 | 封堵目的 |
|---|---|
| 电缆沟**穿越防火墙/隔墙**处 | 防火分隔（最重要） |
| 电缆沟**出入口**（进配电室处） | 防止火灾传入配电室 |
| 电缆沟**与竖井连接处** | 阻止火势上下蔓延 |
| 电缆沟**沟内分段** | 长距离沟道分段阻火 |
| 电缆**上翻进柜处** | 柜体底部封堵 |
三、常用封堵方式对比
1. 阻火包堆砌（传统常用）
- - 电缆沟出入口和穿越处用阻火包堆砌成墙
- - 优点：施工快、成本低、大截面方便
- - 缺点：包体间有缝隙（烟/潮气可渗透）、不防水、美观度差、易被老鼠拖散
2. 防火板+防火泥（规范做法）
- - 阻火包外侧加防火板固定，缝隙用防火泥/胶泥收口
- - 优点：结构稳固、耐火性好、验收容易过
- - 缺点：施工复杂、防水差、后期增改电缆要拆开重做

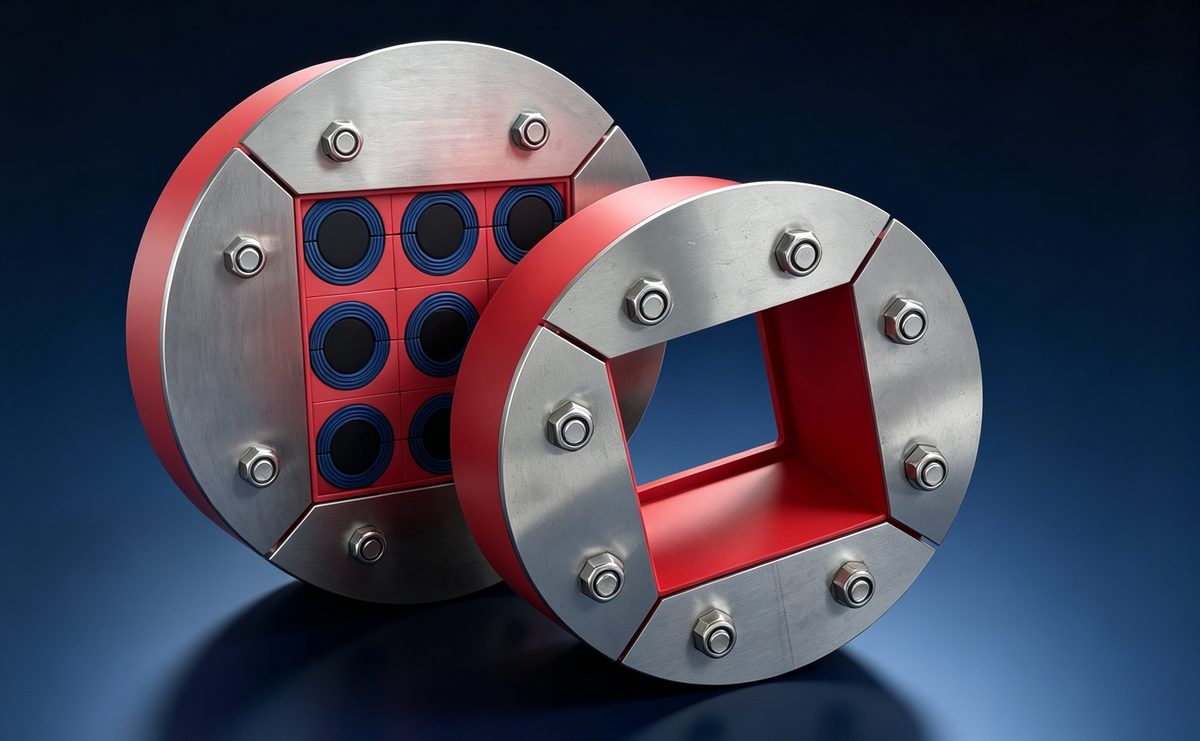

3. 模块化密封系统（升级做法）
- - 电缆沟穿越处安装密封框架，电缆穿入后用密封模块填装、压紧块压实
- - 优点：
- - **防火+防水双达标**（3小时耐火 + IP68），潮湿地下室也不怕
- - **可重复拆装**：增改电缆拆模块即可，配电室改造频繁的场景优势巨大
- - **密封密实**：模块受压缩紧，无缝隙无烟道，密封一致性不依赖手艺
- - **整洁美观**：标准化安装，符合配电室6S管理要求
- - 缺点：初始成本略高
四、施工步骤（模块化方案）
1. **清沟**：清理电缆沟内杂物、积水，保持干燥
2. **测量**：测量沟道截面尺寸和电缆根数/外径
3. **装框架**：在穿越处安装密封框架并固定（砌体墙可用膨胀螺栓）
4. **穿线装模块**：电缆按序穿入，逐块安装密封模块（芯层按电缆外径撕到位）
5. **填堵块**：空位用实心堵块填满
6. **压紧**：安装压紧块并均匀压紧
7. **验收**：检查无缝隙、模块无晃动，拍照留档
五、验收要点与常见问题
**验收要点**：
- - 封堵位置是否齐全（穿越处、出入口、上翻处）
- - 耐火等级是否满足设计要求（1h/2h/3h）
- - 材料是否有检测报告、认证证书
- - 封堵是否密实（无贯穿缝隙）
**常见问题**：
- - Q：电缆沟封堵能只堵入口吗？ 不能，穿越防火分区处必须分段封堵
- - Q：阻火包和模块化能混用吗？ 可以，大空间用阻火包+关键穿越处用模块化，组合更经济
- - Q：电缆沟潮湿积水怎么办？ 选IP68防水密封方案，模块化系统是少数耐水浸泡的选择
- - Q：以后要加电缆怎么办？ 模块化方案拆装即加；传统方案需破坏重做
六、采购建议
1. 配电室改造频繁 → **优先模块化方案**，长期综合成本更低
2. 索要防火等级检测报告和防爆/防水认证
3. 关键部位别省：一次封堵不合格，返工+验收不过更费钱
---
*本文由洛克密封（苏州宜庆电子科技有限公司）技术团队整理。洛克密封配电室电缆沟封堵方案：YSF/YS密封框架 + YRM密封模块 + YBM实心堵块 + YWedge压紧块，3小时耐火（国家消防认证）、IP68防水，支持免费现场方案设计。*
