防火封堵与GB23864认证详解
电缆穿墙防火封堵怎么选？GB 23864 标准与密封模块方案详解
==================================================
电缆穿越墙体、楼板、防火分区时，孔洞的防火封堵是消防验收的强制项目。
本文从 GB 23864 标准出发，讲清楚防火封堵的分类、材料与选型要点，
并介绍以"可拆装密封模块"为核心的现代防火封堵方案。
一、为什么电缆孔洞必须做防火封堵？
电缆穿越防火分区时，孔洞若不封堵或封堵不合格：
- 火灾时火焰、高温烟气沿孔洞窜入相邻区域，扩大火势；
- 电缆绝缘层燃烧释放有毒烟气，威胁人员疏散；
- 消防验收时将被判定为重大隐患，责令整改甚至停工。
《建筑设计防火规范》GB 50016 明确要求：电缆井、管道井、
穿越防火分区的孔洞应采用防火封堵材料封堵，封堵材料的
耐火性能应符合现行国家标准《防火封堵材料》GB 23864 的规定。
二、GB 23864 是什么？
GB 23864《防火封堵材料》是我国防火封堵领域的核心标准，
规定了各类防火封堵材料的术语、分类、技术要求与试验方法，
适用于电缆、管道穿越墙体、楼板等建筑构件的封堵材料。
主要考核指标：
| 指标 | 含义 |
|---|---|
| 耐火性能（耐火极限） | 在标准火灾升温曲线下保持完整性和隔热性的时间，如 ≥1h / ≥2h / ≥3h |
| 产烟毒性 | 火灾受热时释放烟气的毒性等级，直接关系逃生安全 |
| 烟密度 | 受热产烟量，烟越浓越影响疏散视线 |
| 耐水、耐油、耐腐蚀 | 长期服役稳定性，防止老化失效 |
| 膨胀性能 | 遇高温膨胀发泡，自动封堵因电缆烧损留下的空隙 |
注：具体等级划分与试验方法以 GB 23864 现行有效版本为准，
选型时向厂家索取对应检测报告。
三、常见防火封堵材料怎么分类？
| 类型 | 形态 | 特点 | 适用场景 |
|---|---|---|---|
| 有机堵料 | 柔性腻子状 | 施工快、易塑形，但后期增改电缆需凿开重做 | 小孔洞、临时封堵 |
| 无机堵料 | 粉料加水拌合 | 强度高、耐火好，但不可重复使用 | 永久封堵、大孔洞 |
| 阻火包 | 袋装膨胀包 | 堆叠施工，可局部增减 | 电缆沟、桥架、竖井 |
| 防火密封胶 | 胶状 | 密封缝隙、弹性好 | 缝隙填充、边缘密封 |
| 防火封堵模块 | 预制模块+框架 | 可拆装、可增改电缆、可配合防火封堵方案 | 电缆穿墙/穿楼板、机房、管廊 |
| 防火密封圈/组件 | 环形圈体 | 单根电缆穿管密封 | 单根管口封堵 |
四、为什么"模块式封堵"越来越主流？
传统堵料/阻火包一次性施工，日后每加一根电缆就要凿墙重做，
施工粉尘大、工期长、后期维护成本高。

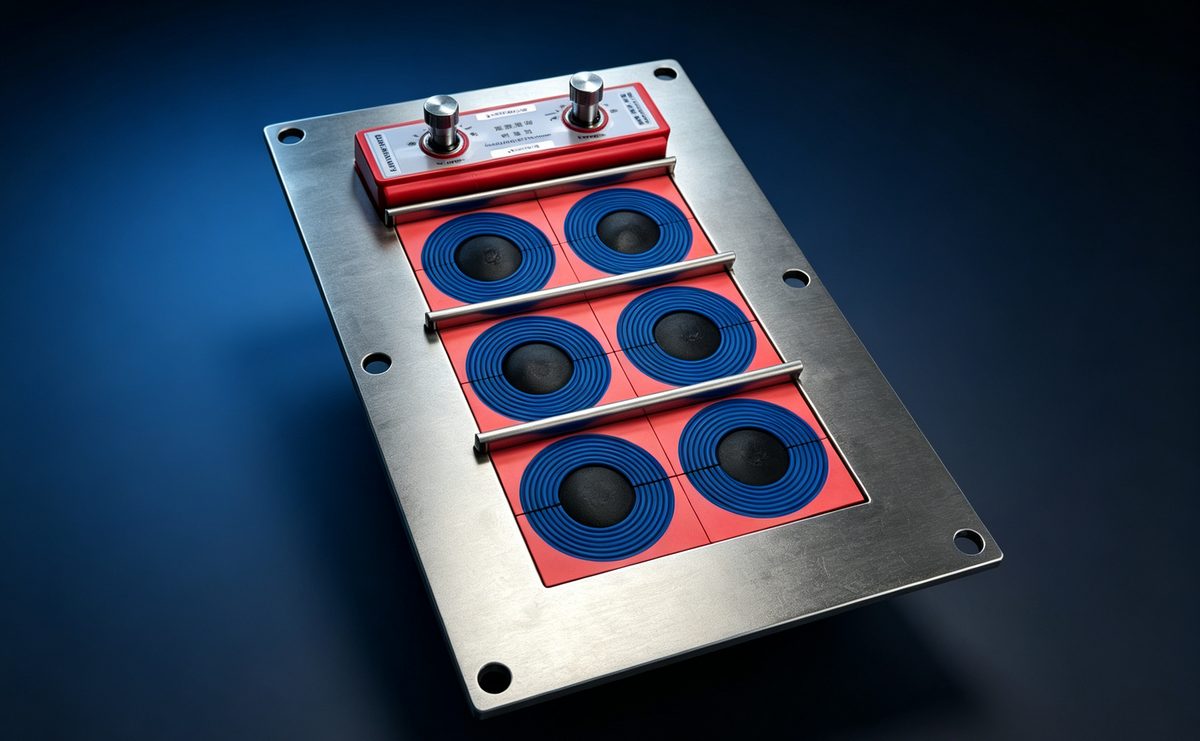

模块式防火封堵（如方形密封模块 + 金属框架）的优势：
- 可拆装：增改电缆只需抽出对应模块，不动墙体，10分钟完成；
- 防火达标：配合防火封堵方案，可满足 GB 23864 对耐火极限的考核要求
（具体以厂家检测报告为准）；
- 多重防护：除防火外，同时具备 IP68 防水、防尘、防啮齿动物、
防潮气侵蚀能力，一套系统解决多种问题；
- 标准化：模块尺寸模数化（如 20×20、40×40、60×60 等），
不同直径电缆都能找到适配孔径，排布整齐美观；
- 屏蔽可选：带电磁屏蔽（EMC）功能的模块可同时解决
电磁干扰问题，适合机柜、通信机房。
五、选型要点（按应用部位）
| 应用部位 | 推荐方案 | 要点 |
|---|---|---|
| 电缆穿墙（少量电缆） | 圆形密封件/密封圈 + 套管 | 单根穿管首选，紧凑省空间 |
| 电缆穿墙（多根、密集） | 方形密封模块 + 法兰框架 | 可预留备用孔，方便扩容 |
| 穿楼板/竖井 | 阻火包打底 + 模块封表层 | 大孔洞分区分层封堵 |
| 地下管廊 | 预埋套管 + 圆形密封件/模块 | 防水+防火+防潮一体 |
| 机柜/控制柜进出线 | 薄型模块（30mm深）+ 铝合金框架 | 空间小，要求紧凑美观 |
| 大直径电缆/管道 | 大规格模块（80/90/120） | 按外径选型，留 2-3mm 余量 |
六、常见错误
❌ 只堵不检测：材料堆上就完事，拿不出耐火检测报告 → 验收照样不通过；
❌ 孔洞边缘不清理：油污灰尘导致封堵材料粘接失效；
❌ 预留孔全堵死：日后加电缆只能砸墙，破坏防火结构；
❌ 忽视水密：只考虑防火不考虑渗水，地下空间雨季返潮；
❌ 模块排布过紧：不按模数规划，导致缝隙过大影响整体密封。
FAQ
Q1：模块式封堵耐火极限能做到多少？
A：模块式封堵配合金属框架及相应防火封堵方案，可满足 GB 23864 对
耐火极限的考核要求，具体等级以厂家检测报告为准，
选型时务必索取第三方检测文件。
Q2：模块式封堵比堵料贵，值吗？
A：算总账：堵料虽然材料便宜，但每次增改电缆都要凿墙重做，
人工+停机损失远超模块差价。模块可反复拆装，长期更省钱。
Q3：已经用堵料封堵了，还能改模块吗？
A：可以。清理原堵料后按孔洞尺寸选配框架+模块即可，
尤其适合需要频繁增改电缆的机房、配电室。
Q4：模块可以防水吗？
A：可以。模块+框架+压紧块的组合可实现 IP68 防水，
地下管廊、隧道、泵站等潮湿环境推荐选用。
Q5：选型需要提供什么参数？
A：电缆外径（或套管外径）、根数、穿墙深度、墙体厚度、
有无防水/屏蔽/防爆要求，即可完成初步选型。
结语
防火封堵不是"随便堵上"，而是关系整栋建筑消防安全的系统工程。
选择可拆装、可扩容、防火防水一体的模块式密封方案，
既满足 GB 23864 的耐火要求，又为日后增改电缆留足余地。
洛克密封（LUOKE SEALS）提供 YRM/YCM 密封模块、YSF/YS 框架、
YRS 圆形密封件等全系列电缆穿隔密封产品，
支持按工程现场定制选型方案，欢迎索取技术资料与检测报告。
（本文为技术科普，具体工程选型请以最新标准文本与产品检测报告为准）
