电缆穿墙密封施工安装教程
电缆穿墙密封施工安装教程：步骤详解+注意事项+常见问题
在船舶、管廊、配电柜、化工厂等工程项目中，电缆穿墙（穿壁）密封是保障防水防火安全的关键环节。很多施工人员对模块化密封系统的安装步骤不熟悉，容易留下密封隐患。本文整理了模块化电缆穿墙密封系统的标准施工安装流程，新手也能按步骤完成合格施工。
一、施工前准备工作
1. 工具准备
安装模块化密封系统只需要几种常用工具：
- 角磨机/切割机（切割多余框架长度，现场开孔时用）
- 扳手（紧固框架螺栓）
- 卷尺/记号笔（测量开孔尺寸、标记位置）
- 干净抹布（清洁开孔内壁）
- 润滑脂（安装模块时辅助润滑，方便推入模块）
2. 材料核对
根据设计方案核对材料：
- 密封框架（YSF/YS/YB 对应规格，检查开孔尺寸是否匹配）
- 密封模块（YRM/YCM 对应规格，确认数量和孔径适配电缆外径）
- 压紧块（YWedge）、隔层板（YStayplate）、实心堵块（YBM）
- 膨胀螺栓/固定螺栓（固定框架到墙体）
✅ 关键核对：**框架内孔总高度 ≥ 所有模块总高度**，如果高度不够需要调整模块组合或更换更大规格框架。
3. 墙面/开孔检查
- 如果是现场新开孔：按框架外尺寸开好方孔，清理内壁毛刺，保持干燥干净
- 如果是已有开孔：测量实际开孔尺寸，确认框架能顺利放入，清理孔内杂物积水
二、标准安装步骤（以法兰螺栓框架 YSF 为例）
步骤 1：固定框架
- 将框架放入开好的方孔中，调整位置保证框架水平垂直
- 用记号笔标记膨胀螺栓打孔位置，取下框架打孔
- 重新放入框架，拧紧膨胀螺栓固定，检查框架是否晃动，保证牢固
步骤 2：整理电缆
将需要穿过的电缆整理理顺，依次排列到框架内对应模块位置，避免电缆交叉堆叠（交叉会影响模块压缩，导致密封不严）。
步骤 3：安装模块
- 确认电缆外径和模块适配孔径匹配，模块标注的适配范围要包含实际电缆外径
- 在模块接触面抹少量润滑脂，将模块从框架正面（室内侧）推入对应槽位
- 上下两半模块合拢，轻轻敲入到位，保证模块紧贴框架内壁
步骤 4：插入隔层板
同一高度排列多个模块时，模块之间用隔层板隔开，保证结构稳定。
步骤 5：填充空余位置
框架内不需要穿电缆的空位，用对应尺寸的实心堵块（YBM）填满，不能留空。
步骤 6：安装压紧块
所有模块和堵块都安装到位后，在框架最顶部放入压紧块，拧紧压紧块螺栓，让所有模块都被均匀压紧。
✅ 检查要点：拧紧后每个模块都不能轻易晃动，说明压缩到位，密封效果有保障。
步骤 7：收尾检查
- 从墙面两侧检查模块是否都安装到位，没有突出框架
- 检查所有螺栓都已经拧紧，没有松动
- 清理现场多余材料和垃圾，施工完成
三、不同框架类型安装差异
| 框架类型 | 安装特点 |
|---|---|

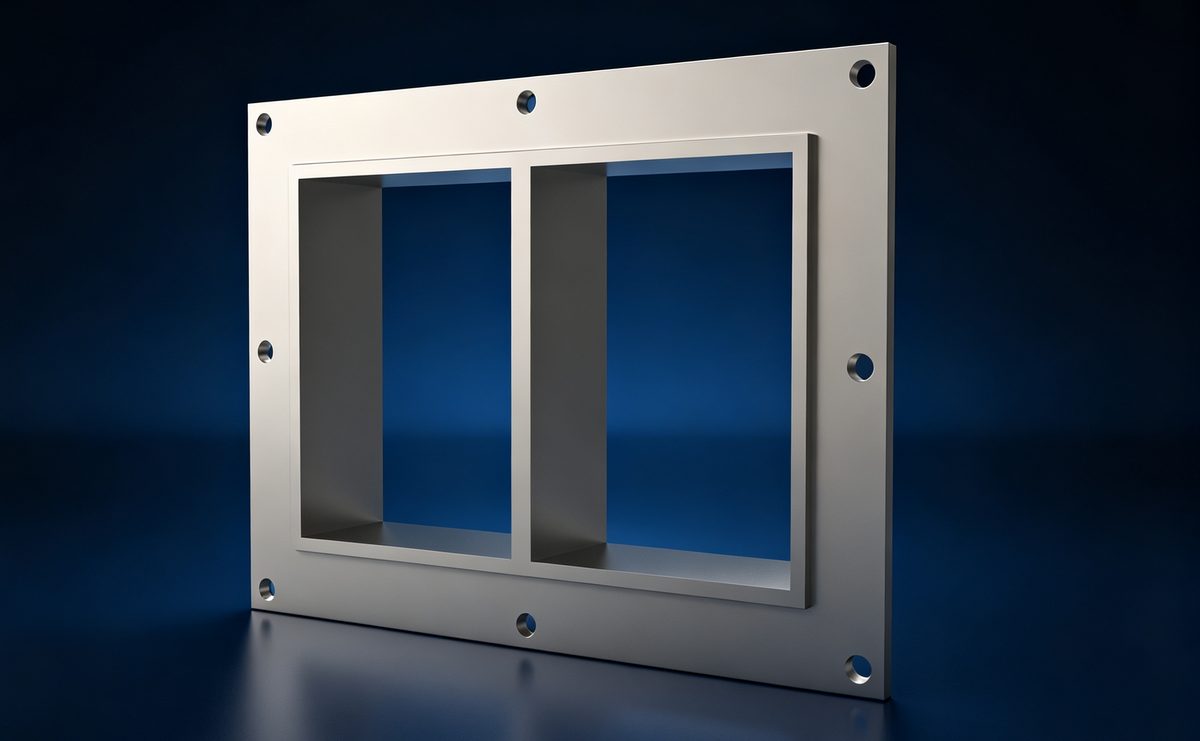

| **YSF 法兰螺栓式** | 两侧都有法兰，用螺栓固定，安装方便，密封性能好，适用于大多数新建项目 |
| **YS 焊接式** | 没有法兰，直接焊接到墙体钢结构上，适合钢结构项目，需要现场焊接作业 |
| **YB 组合式** | 预组装框架，现场直接放入固定，不用焊接，适合改造项目、快速安装 |
安装步骤核心逻辑是一样的，只是框架固定方式不同。
四、施工常见问题与解决
Q1：电缆外径和模块标注孔径有点偏差，能装吗？
A：只要电缆外径在模块标注的「适配直径范围」内就可以装。模块是弹性橡胶材质，有一定自适应范围，小偏差不影响密封。如果超出范围，一定要换对应规格模块，硬装会导致密封不严。
Q2：同一框架能穿不同外径的电缆吗？
A：完全可以。模块化密封系统的优势就是可变量穿缆，不同外径的电缆可以通过不同规格模块组合，在同一个框架内实现密封，这是传统防火泥封堵做不到的。
Q3：安装后需要维护吗？
A：正常使用下几乎不需要维护。如果后续需要新增/更换电缆，只需要松开压紧块，取出对应模块，调整后重新压紧即可，非常方便，不需要破坏墙面。
Q4：防火等级能达标吗？
A：合格的模块化密封模块材质满足 GB 23864 防火标准，我们洛克密封产品都经过国家消防认证，防火等级达到 3 小时，按标准步骤施工就能保证防火效果。
五、总结
模块化电缆穿墙密封系统安装并不复杂，核心就是「核对尺寸→理顺电缆→逐块安装→压紧到位」，只要按步骤施工，就能保证IP68级防水防尘和防火抗爆性能。
如果您需要选型支持或定制方案，可以联系洛克密封，我们提供免费设计选型服务，产品可完全替代进口品牌，性价比更高，供货周期更短。
