配电室电缆沟防火封堵怎么做？规范要求与施工方案

配电室电缆沟防火封堵怎么做？规范要求与施工方案

配电室电缆沟是火灾隐患最集中的区域之一：大量动力电缆集中敷设、电缆发热、一旦短路起火，如果没有有效的防火封堵，火势会沿着电缆沟迅速蔓延，殃及整个配电系统。GB 50217《电力工程电缆设计标准》等规范对电缆沟封堵有明确要求。本文讲清配电室电缆沟防火封堵的做法和材料选择。

---

一、为什么配电室电缆沟必须做防火封堵？

1. 防火分隔：电缆沟是电缆的"高速公路"，不封堵的话，一处起火全线蔓延，配电室整体瘫痪

2. 规范强制要求：

• - GB 50217《电力工程电缆设计标准》：电缆沟在穿越防火分区、建筑物隔墙处应设置阻火分隔
• - GB 23864《防火封堵材料》：封堵材料需满足相应耐火等级
• - 消防验收必查项：电缆沟、竖井、穿墙孔洞的封堵情况

3. 防止小动物/灰尘进入：鼠害咬电缆、灰尘降低绝缘性能

二、配电室电缆沟需要封堵哪些位置？

位置	封堵目的
电缆沟穿越防火墙/隔墙处	防火分隔（最重要）
电缆沟出入口（进配电室处）	防止火灾传入配电室
电缆沟与竖井连接处	阻止火势上下蔓延
电缆沟沟内分段	长距离沟道分段阻火
电缆上翻进柜处	柜体底部封堵

三、常用封堵方式对比

1. 阻火包堆砌（传统常用）

• - 电缆沟出入口和穿越处用阻火包堆砌成墙
• - 优点：施工快、成本低、大截面方便
• - 缺点：包体间有缝隙（烟/潮气可渗透）、不防水、美观度差、易被老鼠拖散

2. 防火板+防火泥（规范做法）

• - 阻火包外侧加防火板固定，缝隙用防火泥/胶泥收口
• - 优点：结构稳固、耐火性好、验收容易过
• - 缺点：施工复杂、防水差、后期增改电缆要拆开重做

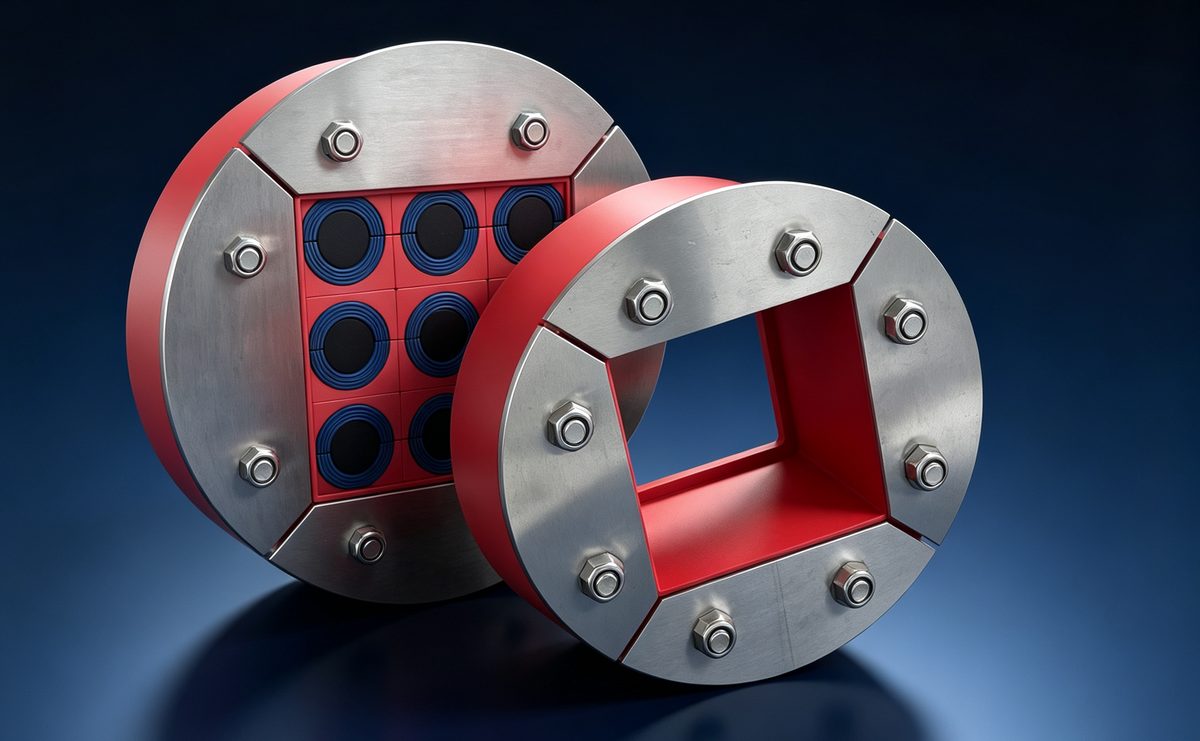

3. 模块化密封系统（升级做法）

• - 电缆沟穿越处安装密封框架，电缆穿入后用密封模块填装、压紧块压实
• - 优点：
• - 防火+防水双达标（3小时耐火 + IP68），潮湿地下室也不怕
• - 可重复拆装：增改电缆拆模块即可，配电室改造频繁的场景优势巨大
• - 密封密实：模块受压缩紧，无缝隙无烟道，密封一致性不依赖手艺
• - 整洁美观：标准化安装，符合配电室6S管理要求
• - 缺点：初始成本略高

四、施工步骤（模块化方案）

1. 清沟：清理电缆沟内杂物、积水，保持干燥

2. 测量：测量沟道截面尺寸和电缆根数/外径

3. 装框架：在穿越处安装密封框架并固定（砌体墙可用膨胀螺栓）

4. 穿线装模块：电缆按序穿入，逐块安装密封模块（芯层按电缆外径撕到位）

5. 填堵块：空位用实心堵块填满

6. 压紧：安装压紧块并均匀压紧

7. 验收：检查无缝隙、模块无晃动，拍照留档

五、验收要点与常见问题

验收要点：

• - 封堵位置是否齐全（穿越处、出入口、上翻处）
• - 耐火等级是否满足设计要求（1h/2h/3h）
• - 材料是否有检测报告、认证证书
• - 封堵是否密实（无贯穿缝隙）

常见问题：

• - Q：电缆沟封堵能只堵入口吗？ 不能，穿越防火分区处必须分段封堵
• - Q：阻火包和模块化能混用吗？ 可以，大空间用阻火包+关键穿越处用模块化，组合更经济
• - Q：电缆沟潮湿积水怎么办？ 选IP68防水密封方案，模块化系统是少数耐水浸泡的选择
• - Q：以后要加电缆怎么办？ 模块化方案拆装即加；传统方案需破坏重做

六、采购建议

1. 配电室改造频繁 → 优先模块化方案，长期综合成本更低

2. 索要防火等级检测报告和防爆/防水认证

3. 关键部位别省：一次封堵不合格，返工+验收不过更费钱

---

*本文由洛克密封（苏州宜庆电子科技有限公司）技术团队整理。洛克密封配电室电缆沟封堵方案：YSF/YS密封框架 + YRM密封模块 + YBM实心堵块 + YWedge压紧块，3小时耐火（国家消防认证）、IP68防水，支持免费现场方案设计。*
