电缆密封件是什么？类型、材质与应用场景全解析
"电缆密封件"是工程采购中的高频词，但实际涵盖的产品类型很多：模块、格兰头、护线圈、密封圈、堵块……采购时如果概念不清，很容易买错。本文把电缆密封件分类讲透，帮你快速对号入座。
---
一、电缆密封件是什么？
电缆密封件是用于电缆穿过墙体、机柜、套管等位置时，实现防水、防尘、防火、防爆、防电磁干扰等密封功能的部件总称。它的核心任务是：让电缆"安全地穿过去"，同时把穿设处封严实。
二、电缆密封件的四大类型

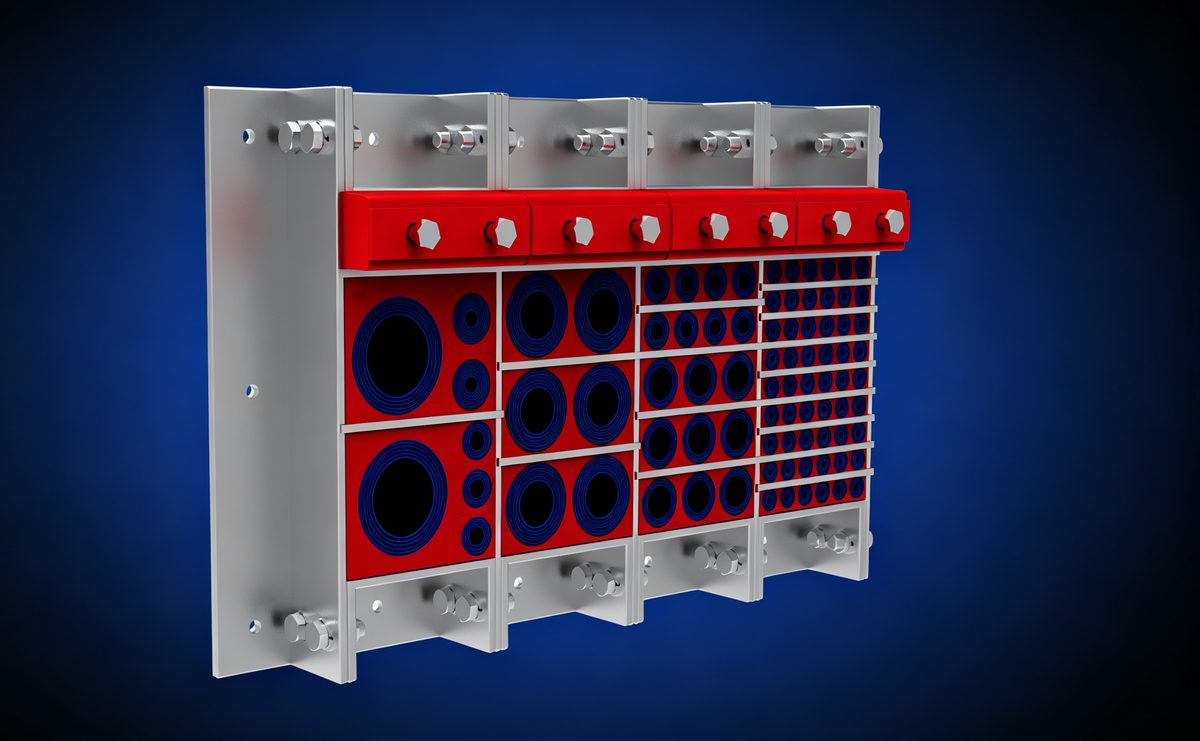

1. 模块化密封系统（框架+密封模块）—— 工程主流
- - 组成：密封框架 + 密封模块 + 压紧块 + 隔层板
- - 特点：一个开孔可穿多根不同粗细电缆；模块芯层分层可撕，适配不同外径；可重复拆装；防水防火等级高（IP68 + 3小时耐火）
- - 适用：穿墙、穿楼板、穿舱壁、机柜进线、管廊、泵站、化工厂
- - 典型规格：模块15×15 ~ 120×120mm，深度60mm（标准）/ 30mm（薄型）
2. 圆形密封件 —— 单根电缆套管场景
- - 特点：套在单根电缆上推入预埋套管，旋紧端部螺栓后橡胶膨胀贴合
- - 适用：预埋套管内的单根电缆密封（DN23~DN400）
- - 优势：安装快捷、适配预埋管、多根时可用多孔型
3. 电缆固定头/格兰头 —— 小截面单根
- - 特点：螺纹安装的紧固件，夹紧单根电缆
- - 适用：控制柜、仪表、小型设备进线
- - 局限：单根单孔、孔径固定范围小、防火防爆等级有限
4. 密封圈/护线圈/堵块 —— 辅助件
- - 特点：护线圈保护电缆防割伤；密封圈填缝；实心堵块填充空位
- - 适用：机柜穿线孔保护、模块系统内空位填充
三、核心材质：EPDM为什么是主流？
| 材质 | 耐温 | 耐候 | 阻燃 | 弹性 | 评价 |
|---|---|---|---|---|---|
| EPDM三元乙丙 | -40~120℃ | 优秀 | V-0可做 | 优秀 | 行业主流 ✅ |
| NBR丁腈 | -30~100℃ | 良 | 一般 | 良 | 耐油场景 |
| 硅橡胶 | -60~200℃ | 良 | 一般 | 良 | 高温场景 |
| 再生胶 | 差 | 差 | 差 | 差 | 低价劣质，慎用 |
EPDM优势：耐臭氧耐老化、宽温域、弹性持久、可做V-0阻燃，是模块化密封系统的主流材质。
四、按场景选型速查
| 场景 | 推荐类型 |
|---|---|
| 墙体/楼板多根电缆穿越 | 模块化密封系统 |
| 预埋套管单根电缆 | 圆形密封件 |
| 机柜进线（多根细缆） | 薄型模块+框架 |
| 控制柜单根进线 | 电缆固定头/格兰头 |
| 化工厂防爆区 | 防爆认证模块化/圆形密封件 |
| 机房强弱电混穿 | EMC电磁屏蔽模块 |
| 框架内空位 | 实心堵块 |
五、采购注意要点
1. 明确是"模块"还是"密封件"：问清场景，避免格兰头当模块买
2. 量好电缆外径：所有密封件都有适配范围，卡尺量最准
3. 索要检测报告：防火等级、IP等级、防爆认证编号可查
4. 关注后期增改：模块化可重复拆装，固定头/格兰头基本一次性的
---
*本文由洛克密封（苏州宜庆电子科技有限公司）技术团队整理。洛克密封产品线覆盖：YRM/YCM密封模块、YRS圆形密封件、YSF/YS/YB密封框架、YBM实心堵块、YWedge压紧块、EMC电磁屏蔽系列、防爆认证系列，全场景适配，支持免费选型。*
