采购电缆密封模块时经常看到"变径""可撕芯层"的说法——同一个模块，怎么就能适配不同粗细的电缆？本文讲清楚变径密封模块的原理、常见问题和使用要点，帮你彻底搞懂这个"神奇"的设计。
---
一、什么是变径密封模块？

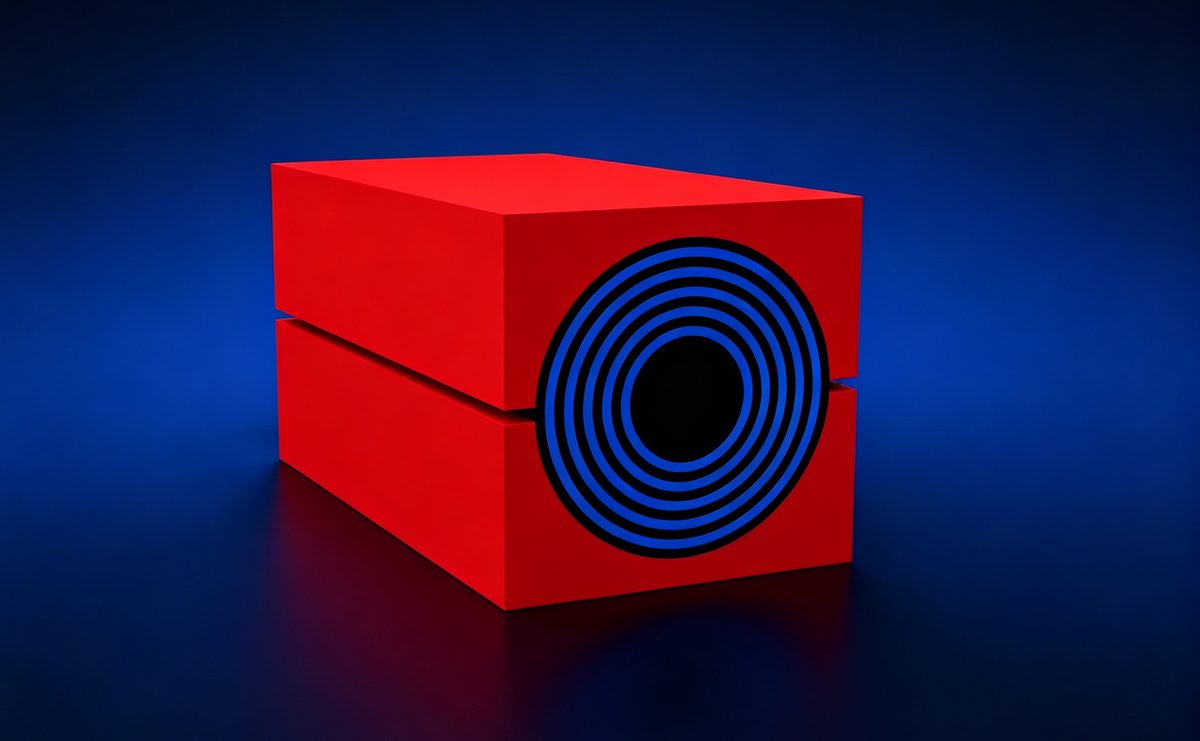

变径密封模块指中间的芯层采用多层可撕结构的密封模块：模块中心预制成多层同心结构，每层之间用弱化线连接，根据实际电缆外径撕掉不需要的层数，就能让中心孔径"变"成合适大小，从而密封不同直径的电缆。
例如：一个40×40×60mm的模块，芯层撕掉外层可适配34mm电缆，撕到中间适配21mm，撕到底适配10mm——一个模块覆盖10-34mm范围。
二、可撕芯层的工作原理
1. 分层结构：芯层由多层橡胶薄层同心嵌套，层间有预制弱化线（类似撕纸的齿孔）
2. 按需撕层：用工具沿弱化线逐层撕下，撕到孔径≈电缆外径（略小1-2mm最佳）
3. 受压抱紧：模块装入框架后，压紧块下压，模块整体变形向中心挤压，芯层紧紧抱住电缆
关键参数：适配范围
每个型号都有标称适配范围（如YRM 15适配3-11mm、YRM 40适配10-34mm）。只要电缆外径落在范围内，就能通过撕层适配，无需开模定制——这是模块化密封相对传统密封的最大优势之一。
三、撕层正确姿势（施工必看）
| 步骤 | 要点 |
|---|---|
| 1. 量外径 | 卡尺测量电缆外径（裸量，别估） |
| 2. 选层数 | 对照模块适配表，确定撕到哪层（孔径比电缆外径小1-2mm为佳，保证压紧量） |
| 3. 撕层 | 沿弱化线均匀撕，别撕歪撕破 |
| 4. 试穿 | 电缆能稍用力穿入，不松不卡为合适 |
| 5. 装框压紧 | 模块入框，压紧块均匀压实 |
⚠️ 常见错误：
- - ❌ 撕过头（孔径过大）：包不紧，密封失效 → 换新模块重撕
- - ❌ 撕太少（孔径过小）：电缆穿不进或挤压过度伤电缆 → 再撕一层
- - ❌ 只撕一侧：受力不均，密封不匀
四、变径模块选型速查
| 模块规格 | 适配电缆直径 | 典型用途 |
|---|---|---|
| 15×15 | 3-11mm | 细缆/信号线 |
| 20×20 | 3-16mm | 控制电缆 |
| 30×30 | 10-25mm | 中小动力电缆 |
| 40×40 | 10-34mm | 常规动力电缆（最常用） |
| 60×60 | 28-52mm | 大截面电缆 |
| 80×80 | 30-68mm | 粗缆/多芯电缆 |
| 120×120 | 65-100mm | 特大电缆 |
*注：不同厂家规格略有差异，以实际产品适配表为准。*
五、常见问题
Q1：电缆外径在两个型号的交界处，选哪个？
选适配范围包含该外径、且电缆外径落在范围中部（不要贴边）的型号，压紧余量更充足。
Q2：撕下来的芯层能再用吗？
不能，撕下即废。但撕错的成本很低——模块单价不高，可单独更换。
Q3：带护套的电缆怎么量？
量最外层（含护套）的实际外径。
Q4：多根电缆粗细不一，能用同一模块吗？
不能，一根电缆对应一个孔位。粗细混穿时选不同型号模块组合装进同一个框架。
Q5：EMC屏蔽模块也能撕层吗？
能，EMC模块同样采用可撕芯层结构，撕层不影响屏蔽层功能（屏蔽层在模块外壳）。
---
